MessageSujet: Opération à corps ouvert   Mar 26 Jan 2016 - 19:07

Bonjour à toutes et à tous,nabzciao

Après avoir passé ma Bunny sous openkarotz 2.0, j'avais un peu abandonné mon lapin dans son coin. J'ai décidé de sortir ma Bunny de son hibernation. Avant toute chose, je m'occupe de l'amélioration hardware par ajout d'un batterie interne rechargeable via un port mini usb et via un système sans fil qi (le rechargement du powerbank d'origine par ce moyen fonctionne) ainsi que l'ajout d'un mini dongle bluetooth en interne (le noyau linux 2.6 sur lequel est basé openkarotz contient déjà les pilotes et la carte karotz dispose d'un emplacement usb libre à souder).

Ames sensibles s'abstenir, voici les entrailles de ma Bunny :

Voici le PCB de Bunny avec son port USB dispo :

Et le dos de la carte pour montrer le "INPUT" qui m'amène ici :

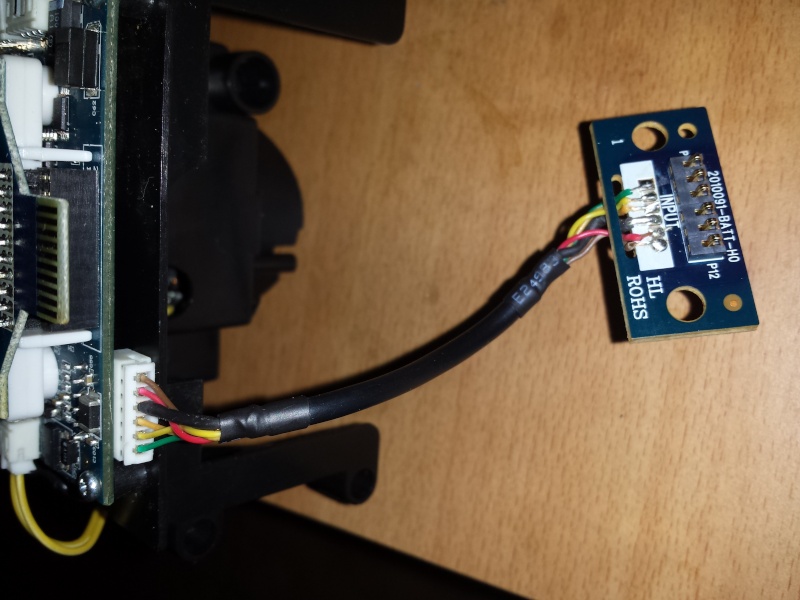

Sur ce port INPUT viens se brancher ce connecteur :

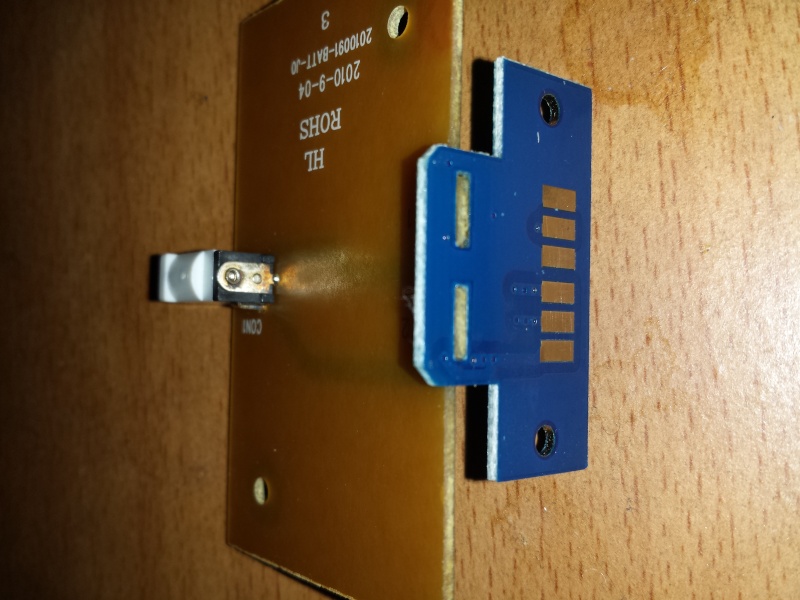

Connecteur mis en contact avec l'alimentation via la fausse batterie qui contient ceci :

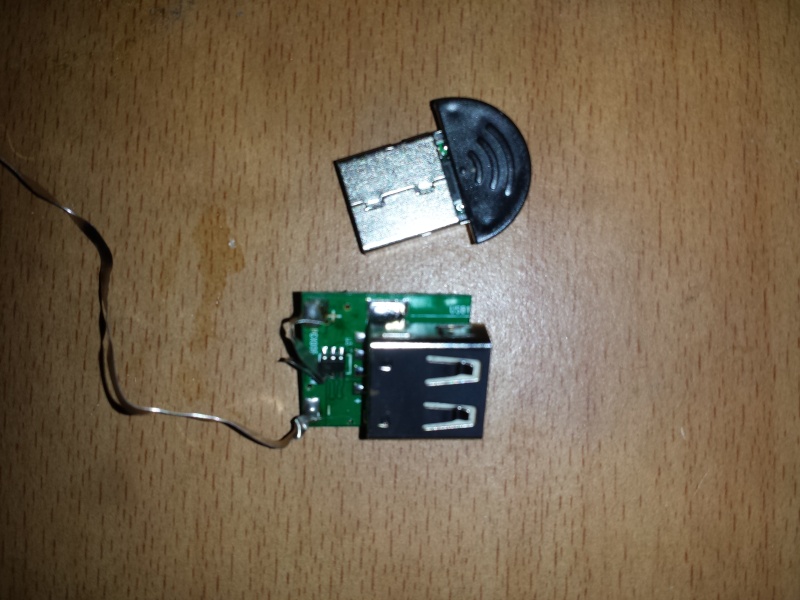

Je souhaite connecter directement sur le port INPUT du PCB le port usb sortant de ce powerbank (après avoir déssoudé ce port qui ira compléter le PCB de Bunny pour accueillir le dongle bluetooth également sur la photo) :

Cette petite carte sera alimentée en entrée via son port micro usb d'origine :

Elle alimentera 4 batteries 18650 qui trouveront leur place dans le corps de Bunny après ablation de l'emplacement prévu pour la batterie à l'origine qui est trop petit :

Comme vous pouvez le voir j'ai déjà pas mal réfléchi et merci à dark_lite et autres participant du post http://nabaztag.forumactif.fr/t15067-autonomie-du-karotz qui m'ont permis de m'orienter vers un powerbank plus petit que celui que j'avais prévu à l'origine avec un sortie en 2A. Mais je suis bloquée car j'ai un peu de mal à déterminer quels pins relier entre INPUT et port USB femelle du powerbank. Autrement dit, quels pins de l'INPUT sont reliés au + et au - de l'alimentation. Merci par avance à ceux qui savent yellownabzsmile je souhaiterais éviter une mise à mort accidentelle de ma Bunny. nabzdream

PS :J'ai contacté Aldebaran pour leur demander les schémas électriques mais ça m'étonnerais qu'il me réponde.
Revenir en haut Aller en bas
KENI
Kryptonite Nabz
Kryptonite Nabz


Localisation : Bretagne
Nabaztag : KENSHIN (OpenNag) & SARIA UMA (OpenKz)
Nbr de messages : 6818
Carottes : 3895

MessageSujet: Re: Opération à corps ouvert   Mar 26 Jan 2016 - 20:57

Merci, Docteur pour nous faire profiter de l'opération yellownabzsmile

Mais je me demandais si tu allais laisser l'élastique sur les piles rechargeables. Tu n'as pas trop peur que cela fond ? J'avais eu un lot de piles qui chauffait ++++ (elles ont été retourné au magasin).
Revenir en haut Aller en bas
animacha
Lapin nain
Lapin nain


Localisation : Tours
Nbr de messages : 5
Carottes : 1279

MessageSujet: Re: Opération à corps ouvert   Mar 26 Jan 2016 - 22:51

Non je vais les souder entre elles mais c'était mieux de tester en situation avant 😆
Revenir en haut Aller en bas
animacha
Lapin nain
Lapin nain


Localisation : Tours
Nbr de messages : 5
Carottes : 1279

MessageSujet: Re: Opération à corps ouvert   Mer 27 Jan 2016 - 13:29

Bin c'est quand même mieux de repérer le sens du branchement 😊
Revenir en haut Aller en bas
animacha
Lapin nain
Lapin nain


Localisation : Tours
Nbr de messages : 5
Carottes : 1279

MessageSujet: Re: Opération à corps ouvert   Mer 27 Jan 2016 - 14:17

Je numérote de 1 à 6 les fils dans l'ordre suivant : vert, jaune, orange, noir, rouge, marron. Si je ne me trompe pas ( et rien n'est moins sûr), je trouve 2 connecté au + et 4 et 6 connecté au -, les autres n'étant pas reliés nabzasking . Donc Jaune au + et marron et noir au - (là çà semble logique). Si quelqu'un peux me confirmer je suis preneuse.
Revenir en haut Aller en bas
DutchRabbits
Lapin nain
Lapin nain


Localisation : Netherlands
Nbr de messages : 41
Carottes : 478

MessageSujet: Re: Opération à corps ouvert   Dim 14 Fév 2016 - 12:37

Bonour animacha,

animacha a écrit:
le noyau linux 2.6 sur lequel est basé openkarotz contient déjà les pilotes et la carte karotz dispose d'un emplacement usb libre à souder

Savez-vous quelle WIFI USB pris en charge par ce noyau?
